Hat filtreleri, basınçlı hava dağıtım hattı üzerine seri bağlanan ve havayı belirli kirlilik sınıflarına göre temizleyen arıtma ekipmanlarıdır. Kompresörden çıkan hava; toz, metal parçacıkları, yağ aerosolü, yağ buharı ve su damlacıkları içerebilir. Bu kirleticiler filtrelenmediğinde pnömatik aletlerde ve valflerde aşınma, ürün hatlarında kontaminasyon ve artan bakım maliyetleri kaçınılmazdır.
ISO 8573-1 Standardı: Hava Kalitesi Sınıflandırması
Basınçlı hava kalitesi ISO 8573-1 standardıyla üç kirletici grubu bazında sınıflandırılır: katı partiküller (mikron ve mg/m³), nem (basınç çiğ noktası - dew point) ve yağ (mg/m³). Örneğin ISO Sınıf 1.2.1, en katı kategoridir; lazer kesim, ilaç ve kritik elektronik üretimi için gereklidir. Doğru filtre kombinasyonunu seçerken uygulamanın gerektirdiği ISO sınıfı esas alınmalıdır.
Temel Filtre Türleri
Ön filtre (kaba filtre): Büyük toz partiküllerini (genellikle 3–5 mikron üzeri) ve sıvı damlacıkları tutar. Diğer filtreleri korumak amacıyla hattın başına yerleştirilir.
Koalesan (birleştirici) filtre: Havada asılı kalan ince yağ aerosollerini ve su damlacıklarını birleştirerek büyütür; yerçekimiyle filtre elemanından aşağı süzülen damlacıklar kondens tahliye sistemiyle dışarı atılır. Genellikle 0,01–0,1 mikron aralığında filtrasyon sağlar. Bu filtreler yağ aerosolünü tutar; ancak gaz fazı yağ buharını tutamaz — bunun için aktif karbon filtre gereklidir.
Toz filtresi: Kurutucu çıkışına yerleştirilerek adsorban parçacıklarını ve ince tozları yakalar.
Aktif karbon filtre: Yağ buharını ve kokuları adsorbe eder; gıda temasına uygun veya solunum havasına yönelik uygulamalarda kullanılır.

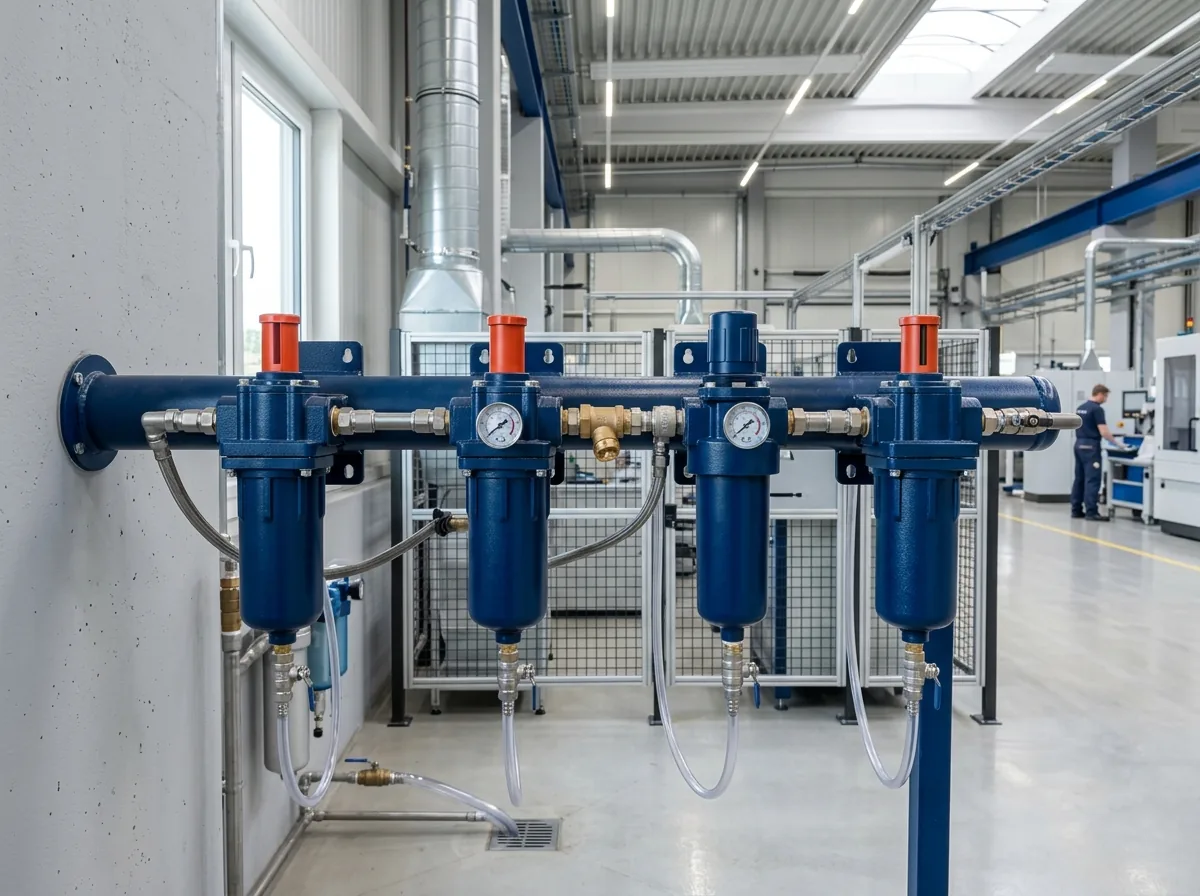

Çok Kademeli Hat Filtrasyonu ve Enerji Verimi
- Kaba toz parçacıklarından 0,01 mikron altı yağ aerosollerine kademeli arıtma
- Basınç düşümü ve enerji verimliliği açısından kritik filtre elemanı yenilemesi
- Otomatik kondens tahliye purjörleri ile boru hattında sıvı birikimini sıfırlama
Basınç Kaybı: Gizli Enerji Maliyeti
Filtre kirlendikçe basınç kaybı artar; bu durum basınç düşümü ve enerji verimliliği açısından kritik rol oynar. Genellikle filtre elemanı 500–700 mbar basınç farkına ulaştığında değiştirilmelidir; bu eşiği aşan bir filtre sisteme enerji kaybı yükler ve aynı zamanda işlev görmeye devam ettiği yanılgısını yaratır. Her 1 bar ek basınç kaybı kompresör enerji tüketimini yaklaşık %6–7 artırır. Filtre elemanları temizlenemez; tıkanıklık durumunda yenisiyle değiştirilmelidir.
Filtre üzerindeki her 1 barlık ilave basınç farkı (Delta P), kompresörün elektrik tüketimini yaklaşık %6–7 artırır. Fark basınç göstergesi kırmızı sınıra (500–700 mbar) geldiğinde kartuş derhal değiştirilmelidir.
Doğru Seçim İçin Kritik Noktalar
Filtre seçiminde; sistemin çalışma basıncı, maksimum debi (m³/dak), giriş havasının nem ve yağ yükü ve uygulamanın gerektirdiği ISO sınıfı birlikte değerlendirilmelidir. Yanlış boyutlandırılmış bir filtre ya yetersiz temizlik sağlar ya da gereksiz yüksek basınç kaybına neden olur.

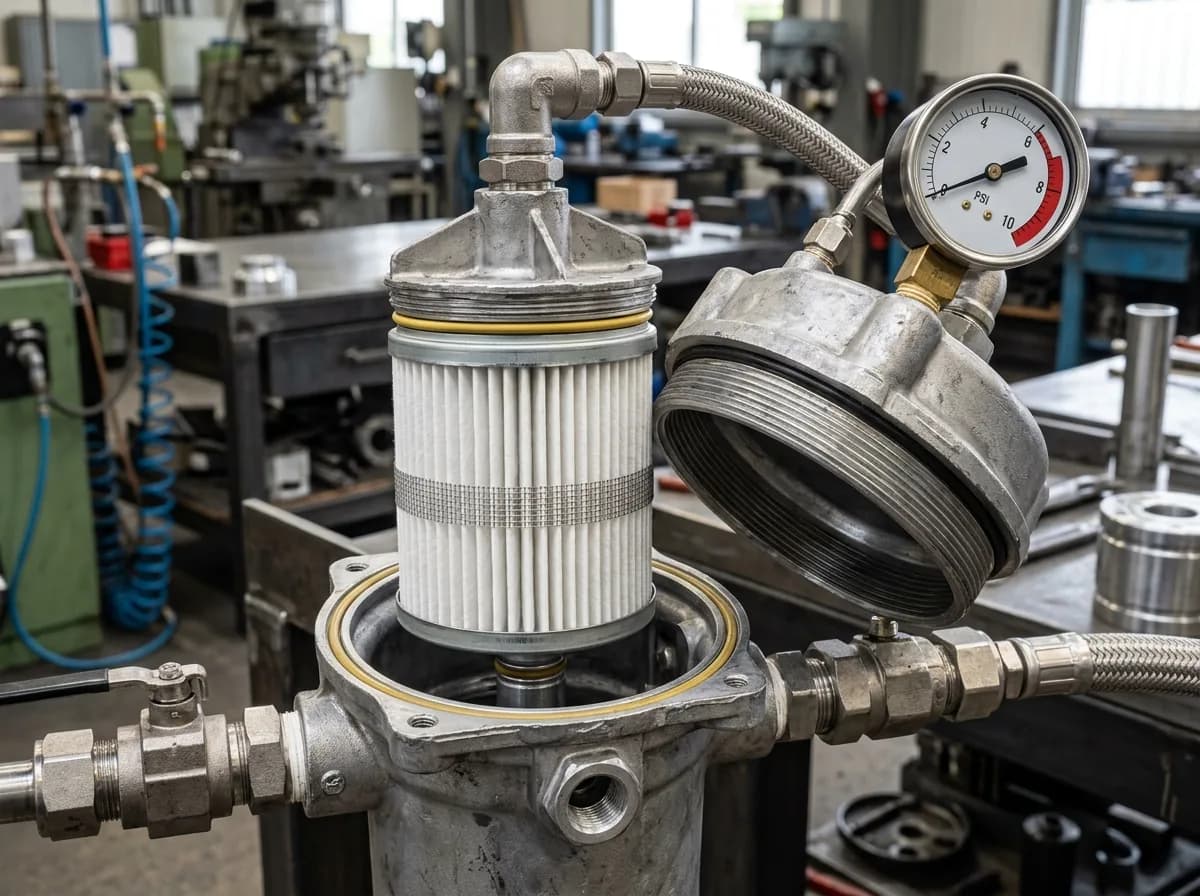

Filtre elemanları asla yıkanarak veya ters hava üflenerek temizlenemez; bu işlem mikro elyaf gözenek yapısını yırtarak filtreyi tamamen işlevsiz kılar. Tıkanan kartuşlar mutlaka yenisiyle değiştirilmelidir.
HAVKOM Mühendislik olarak tüm filtre türleri için yedek eleman tedariki ve montajı konusunda bağımsız teknik hizmet sunuyoruz.
