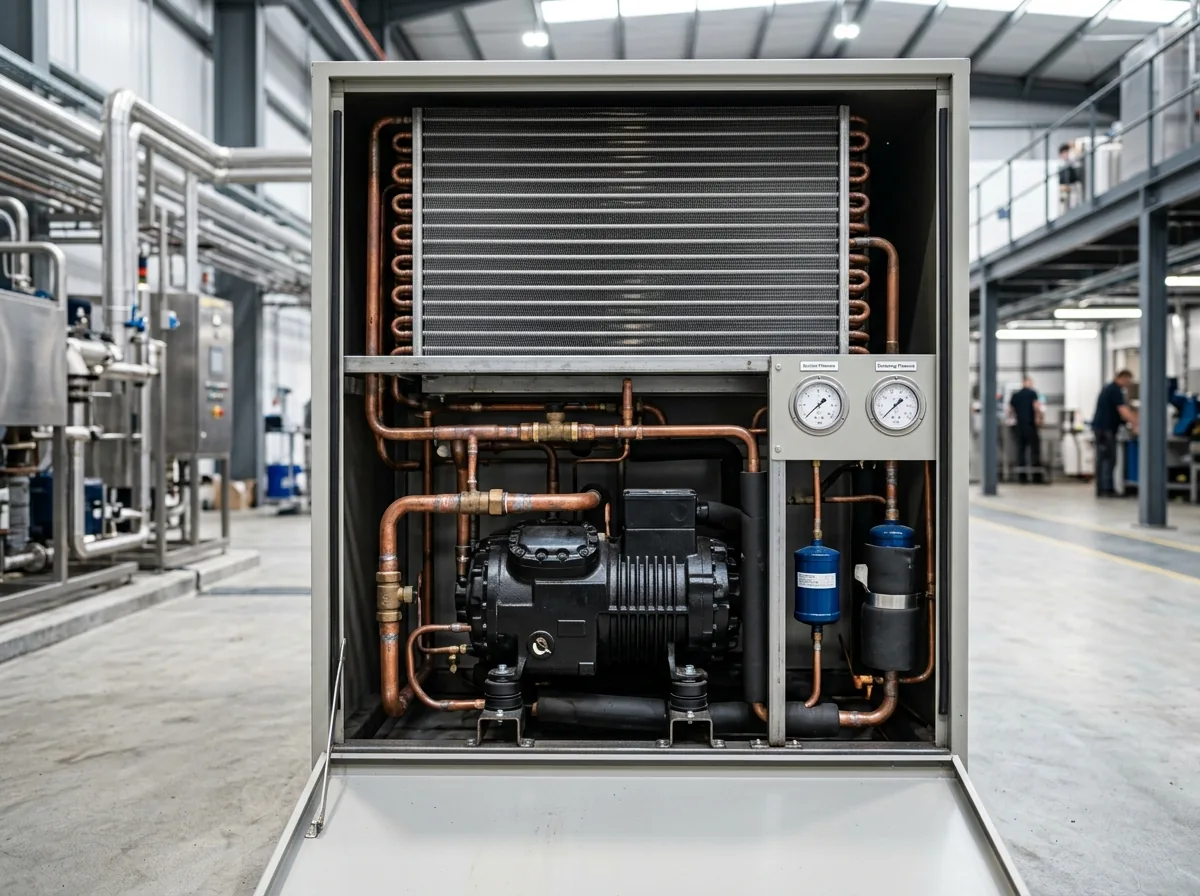

Soğutmalı hava kurutucu, basınçlı havayı soğutucu akışkan içeren kapalı bir çevrim kullanarak soğutur ve içindeki su buharını yoğuşturarak sistemden atar. Çalışma prensibi ev tipi soğutucularla benzerdir; burada soğutulan madde hava, amaç ise nemi sıvıya dönüştürüp dışarı atmaktır. Kompresörden gelen sıcak ve nemli hava önce hava-hava ısı eşanjöründen geçerek ön soğutulur, ardından soğutucu gazla beslenen evaporatörde yaklaşık +3°C ile +7°C arasına düşürülür. Bu noktada su buharı yoğuşarak sıvı damlacıklara dönüşür ve separatör-kondens tahliye sistemiyle dışarı atılır. Kurutulan soğuk hava tekrar ısıtılarak boru hatlarında dış terleme oluşması önlenir.
Neden Zorunludur?
Kompresörden çıkan hava yüksek miktarda su buharı içerir; bu nem giderilmezse boru hatlarında korozyon ve pas oluşur, pnömatik aletlerde hasar ve ömür kaybı yaşanır, valf ve selenoidlerde tıkanma görülür, soğuk havalarda hat donması ve patlama riski doğar, boyama, ambalajlama ve hassas pnömatik kontrolde ürün kalitesi düşer. Soğutmalı kurutucular bu sorunları görece düşük yatırım ve işletme maliyetiyle çözer.
Çevrimsiz ve Çevrimli Tasarımlar
Çevrimsiz (non-cycling) tasarımlarda soğutma kompresörü sürekli çalışır; sabit ve garantili bir basınç çiğ noktası (dew point) sağlar. Çevrimli (cycling) tasarımlarda ise soğutma sistemi taleple orantılı açılıp kapanır; kısmi yük koşullarında %30–50 enerji tasarrufu sağlanabilir. Yüksek enerji maliyeti olan tesisler için çevrimli tasarım tercih edilmelidir.

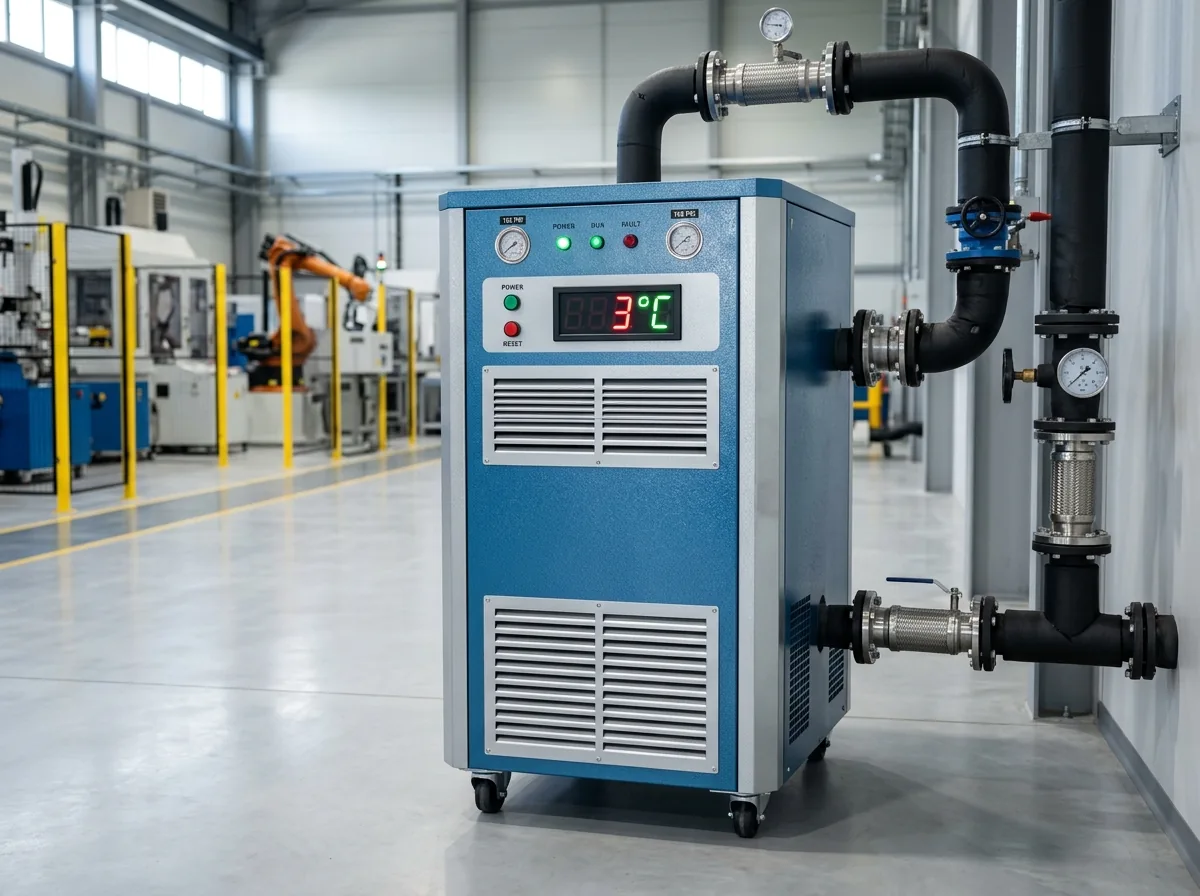

+3°C Çiğ Noktası ve Nem Ayrıştırma
- +3°C sabit çiğ noktası ile hat korozyonunu ve pnömatik arızaları önleme
- Çevrimli modellerde değişken hava yüküne göre %30–%50 soğutma enerjisi tasarrufu
- Otomatik kondens tahliyesi ile basınçlı havada su damlacıklarını tamamen sıfırlama
Seçim Kriterleri
Soğutmalı kurutucu seçiminde şu parametreler dikkate alınmalıdır: kompresörün maksimum debisi (m³/dak), giriş hava sıcaklığı, çevre sıcaklığı ve sistemin talep ettiği çiğ noktası (dew point). Standart soğutmalı kurutucular +3°C basınç çiğ noktası sağlar; bu değer genel endüstriyel uygulamaların büyük çoğunluğu için yeterlidir. Çok daha düşük çiğ noktası gerektiren prosesler veya boru hatları soğuğa maruz kalan tesisler için adsorpsiyonlu (kimyasal) kurutucu tercih edilmelidir.
Kurutucu kapasitesi belirlenirken kompresörün hava çıkış sıcaklığı ve kompresör odasının ortam sıcaklığı mutlaka dikkate alınmalıdır. Yetersiz havalandırılan sıcak ortamlarda kurutucu soğutma yapamaz ve hatlara su kaçırır.
Bakım
Soğutmalı kurutucular görece az bakım gerektirir. Kondens tahliye sisteminin düzgün çalışıp çalışmadığı, soğutucu gaz basıncı ve ısı eşanjörü yüzeylerinin temizliği periyodik bakımın temel adımlarıdır. Tıkanan bir kondens tahliye sistemi kurutucu verimini doğrudan düşürür; bazı durumlarda tahliye hattından ıslak hava geçmesine yol açarak sisteme zarar verebilir.
Kondensat tahliye valfindeki tıkanma veya şamandıra arızaları, ayrışan suyun tahliye edilemeyerek doğrudan hatlara basılmasına yol açar. Drenaj mekanizması ve soğutucu gaz basıncı periyodik olarak kontrol edilmelidir.
HAVKOM Mühendislik olarak soğutmalı kurutucularda bakım, kondens tahliye sistemi değişimi ve soğutucu gaz bakımı dahil tüm servisleri bağımsız olarak sunuyoruz.
